KITO ERIKKILA • lekkie systemy suwnicowe
Modułowe suwnice Prosystem łączą małe opory ruchu z udźwigiem do 2000 kg. Dobieramy most, torowisko, wysokość zabudowy, zasilanie i zawieszenie do konstrukcji konkretnej hali.
Dobierz system z AROKS
01 / Suwnice Prosystem
Przyjazne w obsłudze suwnice stanowiskowe o dużym pokryciu obszaru roboczego. Wózki o niskich oporach toczenia ograniczają kołysanie, centrują ładunek i ułatwiają jego płynne prowadzenie.

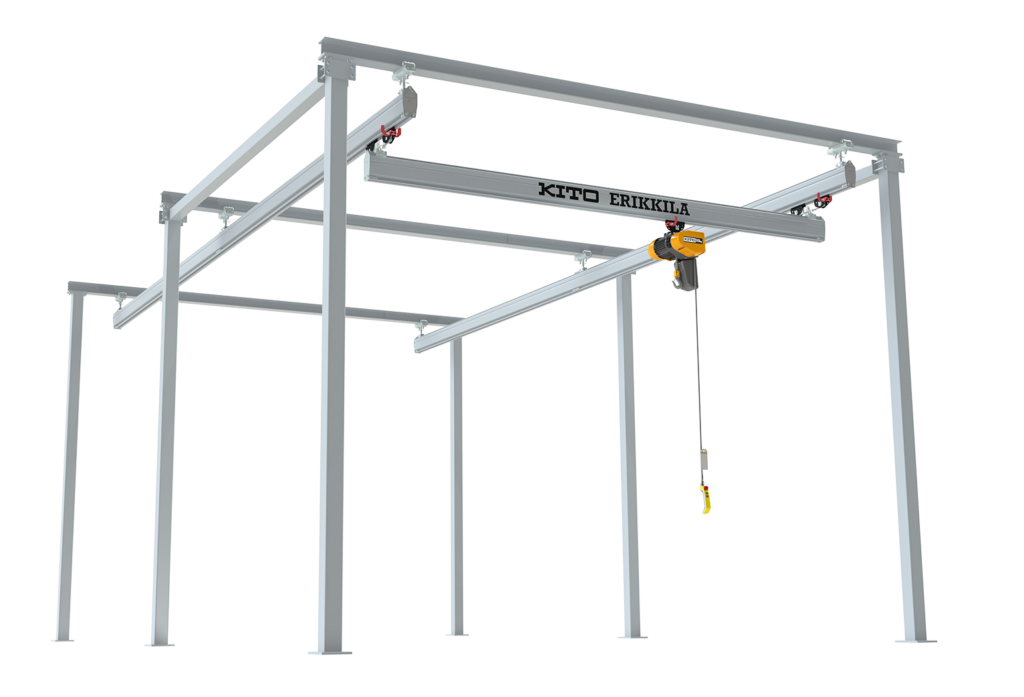

System można podwiesić do konstrukcji hali albo posadowić na osobnej konstrukcji wolnostojącej.

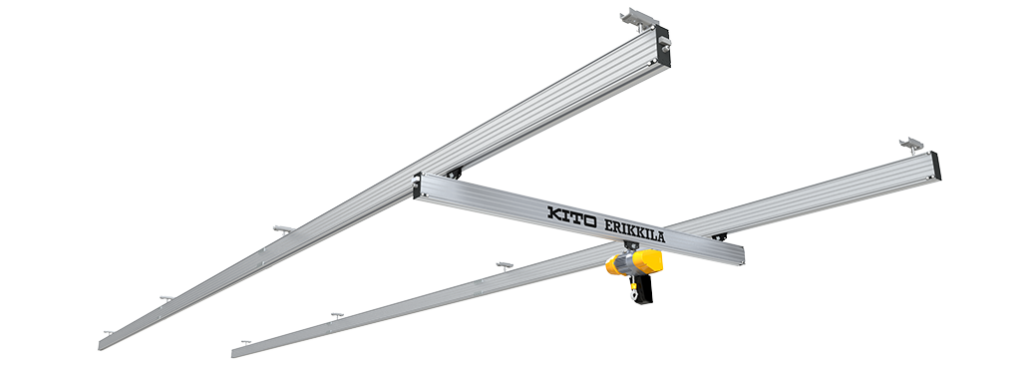

Lekki i ekonomiczny układ do ergonomicznej obsługi stanowiska oraz płynnego transportu ładunku w dużym obszarze pracy.

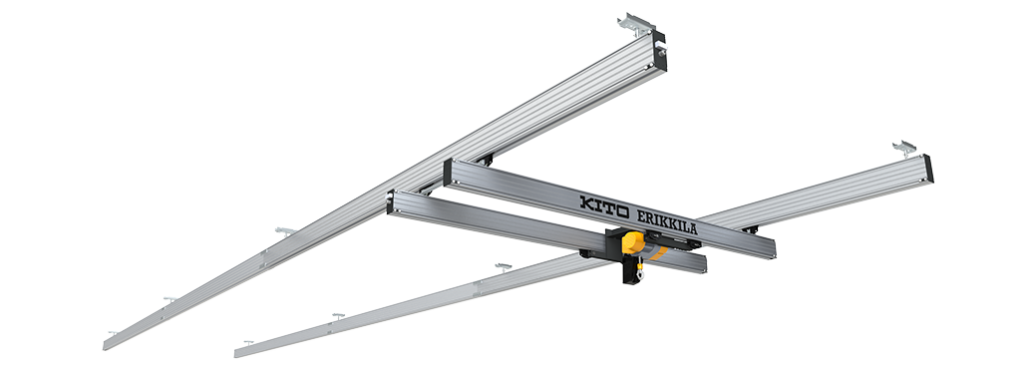

Dwa dźwigary zapewniają większy udźwig, stabilność pracy i korzystne położenie wciągnika przy wymagających procesach.
* Inne parametry i opcje są dostępne jako rozwiązania indywidualne.
02 / Niska zabudowa
Rozwiązanie do niskich hal, linii produkcyjnych z ograniczeniami wysokości oraz miejsc, w których każdy centymetr przestrzeni roboczej ma znaczenie.
Most jest montowany pomiędzy torami, dzięki czemu konstrukcja zajmuje mniej miejsca w pionie i pozwala podnieść hak wyżej.

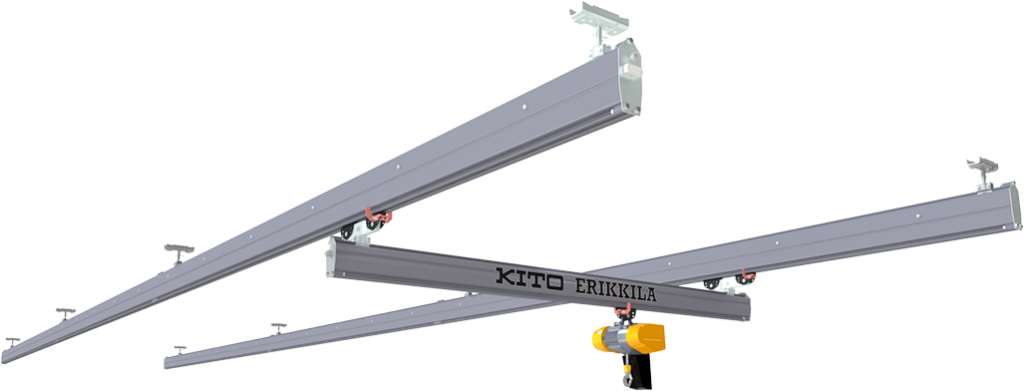

Kompaktowy układ jednodźwigarowy zwiększa dostępną wysokość podnoszenia bez rezygnacji z lekkiego, ręcznego prowadzenia ładunku.

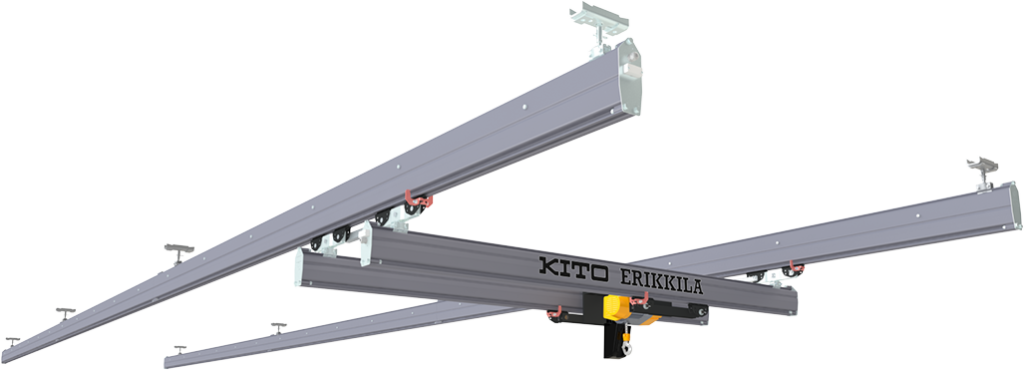

Dwudźwigarowa konstrukcja o niskiej zabudowie łączy udźwig do 2000 kg z optymalnym wykorzystaniem wysokości hali.
* Inne parametry i opcje są dostępne jako rozwiązania indywidualne.
03 / Budowa systemu
Najważniejsze elementy lekkiego systemu zostały zaprojektowane tak, aby ograniczyć opory ruchu, chronić zasilanie i ułatwić dokładny montaż.
Sfazowane tuleje łączące dokładnie pozycjonują profile względem siebie.
Szeroka gama standardowych zawieszeń umożliwia montaż do różnych typów stropu.
Zoptymalizowane profile stalowe zapewniają korzystny stosunek masy do udźwigu.
Odbierak prądowy umieszczony nad wózkiem nie ogranicza obszaru roboczego.
Profil osłania wewnętrzny szynoprzewód i odbierak przed czynnikami zewnętrznymi.
Ręczny wózek do profili aluminiowych zapewnia lekki ruch i nośność do 600 kg.
04 / Zasilanie
Profile aluminiowe 4/180R i 5/220R oraz stalowe S200 i S260 można wyposażyć w wewnętrzny szynoprzewód, który maksymalizuje zasięg systemu bez zawieszania kabli.
Wewnętrzny szynoprzewód zasila wózek i most bez przewodów zwisających w obszarze roboczym.
Zabudowa wewnątrz profilu zabezpiecza szynoprzewód oraz odbierak prądowy przed czynnikami zewnętrznymi.
W profilach stalowych szynoprzewód podtrzymuje wewnętrzne wygięcie, a w aluminiowych specjalna półka. Mocowanie zabezpiecza wkręt przechodzący przez profil.
Koła prowadzące stabilizują odbierak. Odpowiedni docisk szczotek zapewnia dokładny styk z szynoprzewodem i ogranicza opory ich przesuwu.
Niska konstrukcja wózka pozwala zamontować odbierak prądowy nad nim, dlatego nie skraca on drogi przejazdu.
Wewnętrzny szynoprzewód może być stosowany również w odpowiednio dobranych profilach zakrzywionych.
05 / Zawieszenie przegubowe
Odpowiednią kombinację zawieszenia można zbudować z szerokiej gamy elementów. Przegub ułatwia prawidłową pracę toru oraz wspiera lekkość i ergonomię obsługi.
Materiały do pobrania
Pełny katalog KITO ERIKKILA z przeglądem systemów, profili, zawieszeń i rozwiązań do transportu ładunków o masie do 2000 kg.
Technologia producenta
ERIKKILA projektuje ergonomiczne lekkie suwnice i urządzenia podnoszące. AROKS przekłada możliwości systemu na kompletny projekt: od pomiarów i doboru po montaż, uruchomienie oraz serwis.
Poznaj technologię ERIKKILANajczęstsze pytania
Do pierwszej rozmowy wystarczą orientacyjny udźwig, obszar pracy, wysokość hali i kilka zdjęć miejsca montażu.
W pokazanych stalowych konfiguracjach suwnica jednodźwigarowa osiąga udźwig nominalny do 1500 kg, a dwudźwigarowa do 2000 kg. Ostateczny dobór zależy również od rozpiętości, długości toru i warunków montażu.
Dla prezentowanych wariantów stalowych standardowa rozpiętość wynosi do 8 m, a długość toru do 50 m dla suwnicy jednodźwigarowej i do 40 m dla dwudźwigarowej. Inne parametry mogą być dobierane indywidualnie.
Gdy hala jest niska albo liczy się każdy centymetr wysokości podnoszenia. Most umieszcza się pomiędzy torami, co zmniejsza pionową przestrzeń zajmowaną przez system.
W katalogu wskazano profile aluminiowe 4/180R i 5/220R oraz stalowe S200 i S260. Konkretne rozwiązanie zasilania dobieramy do trasy, długości i sposobu pracy urządzenia.
Tak. Dostępne są zawieszenia do belek stalowych i betonowych, sufitów płaskich, drewna laminowanego, konsol ściennych oraz kształtowników zamkniętych. Przegub pomaga zachować lekkość i ergonomię pracy systemu.
